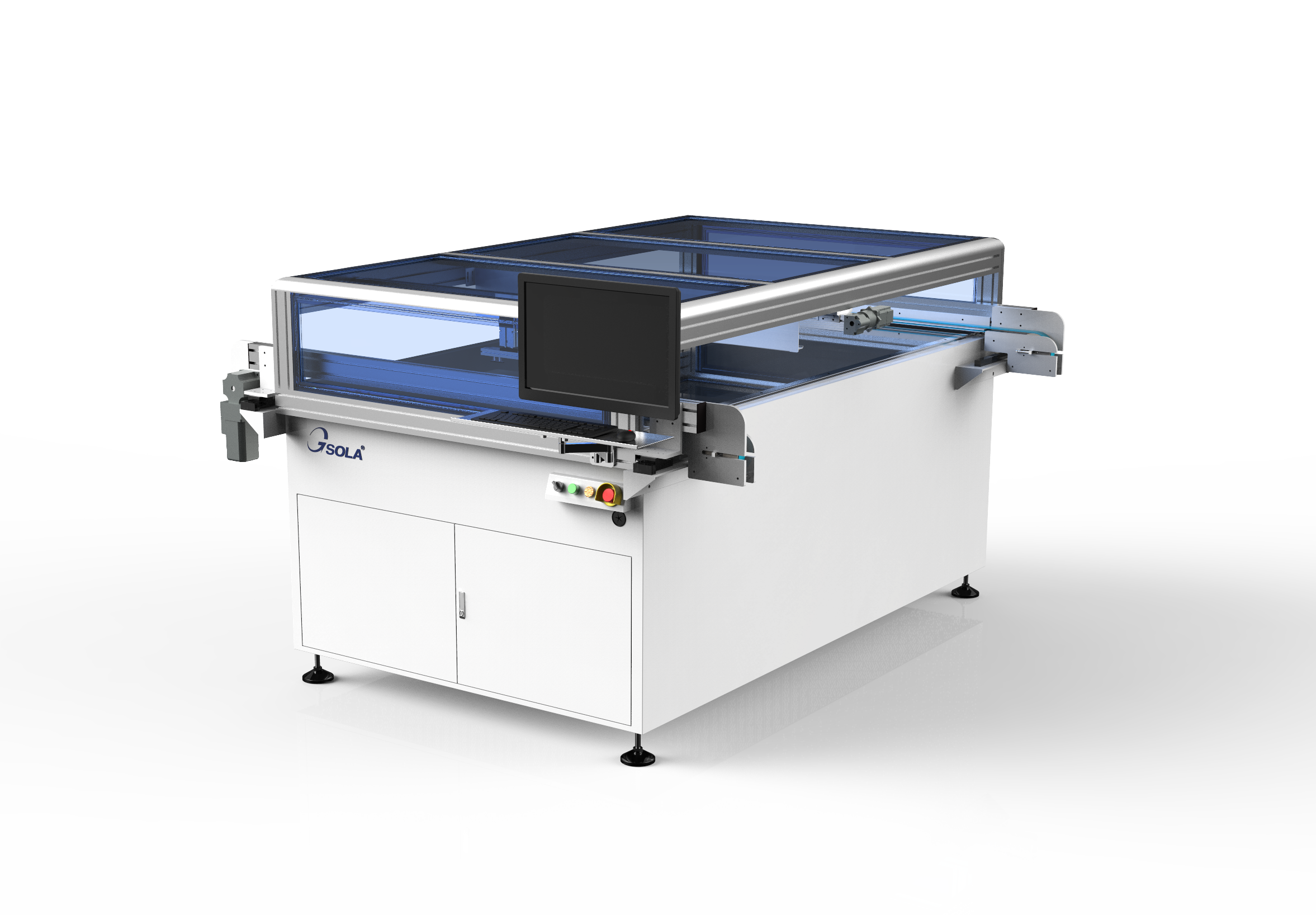

GEL-M11 多相机太阳能缺陷检测仪
GEL-M11多相机太阳能缺陷检测仪是一款全新的缺陷检测设备，高分辨率相机搭载德国定制镜头可更清晰反映太阳能电池的隐裂、网印堵孔、材料缺陷、烧结缺陷(波浪网纹)、边沿过程污染以及工艺夹具污染等缺陷．设备采用三相机直射式拍摄一次成像，成像效果已达电池片级．测试效率配线25S以内，单台设备可满足100MW的产能。单相机像素达到2400万像素，整幅图像达到6300万像素。特殊的滤光装置已使得EL测试不需要独立暗室的情况下能拍摄到完美的图像，使得设备的动作及操作更简便。该设备不仅适用于层压前及状况后的晶硅类组件测试，同时可适用于高效电池及其他工艺的太阳能电池的测试。
测试对象：GEL-M11太阳能组件EL缺陷检测仪测试对象为太阳能晶硅组件及高效组件，测试产品正面向下搬运到设备上进行测试。
主要技术指标
| 型号 | GEL-M11 |
|---|---|
| 可测组件尺寸 | 2000x1100mm 大小组件均可 |
| 主要配置 | 测试机柜（内含红外相机）+专用软件（附赠品牌计算机+显示器） |
| 相机分辨率 | 4200万像素/6300万像素 |
| 曝光时间 | 1~30s可调(建议曝光时间1.6s/2.0s |
| 测试周期 | 22s/pcs(配线) |
| 测试方式 | 层压前后、成品组件均可测 |
| 工作环境 | 温度 25℃±1℃；湿度 40-60% |
| 工作电源 | 离线测试: AC220V±10%、50Hz、20A 在线测试: AC220V±10%、50Hz、10A三相 |
