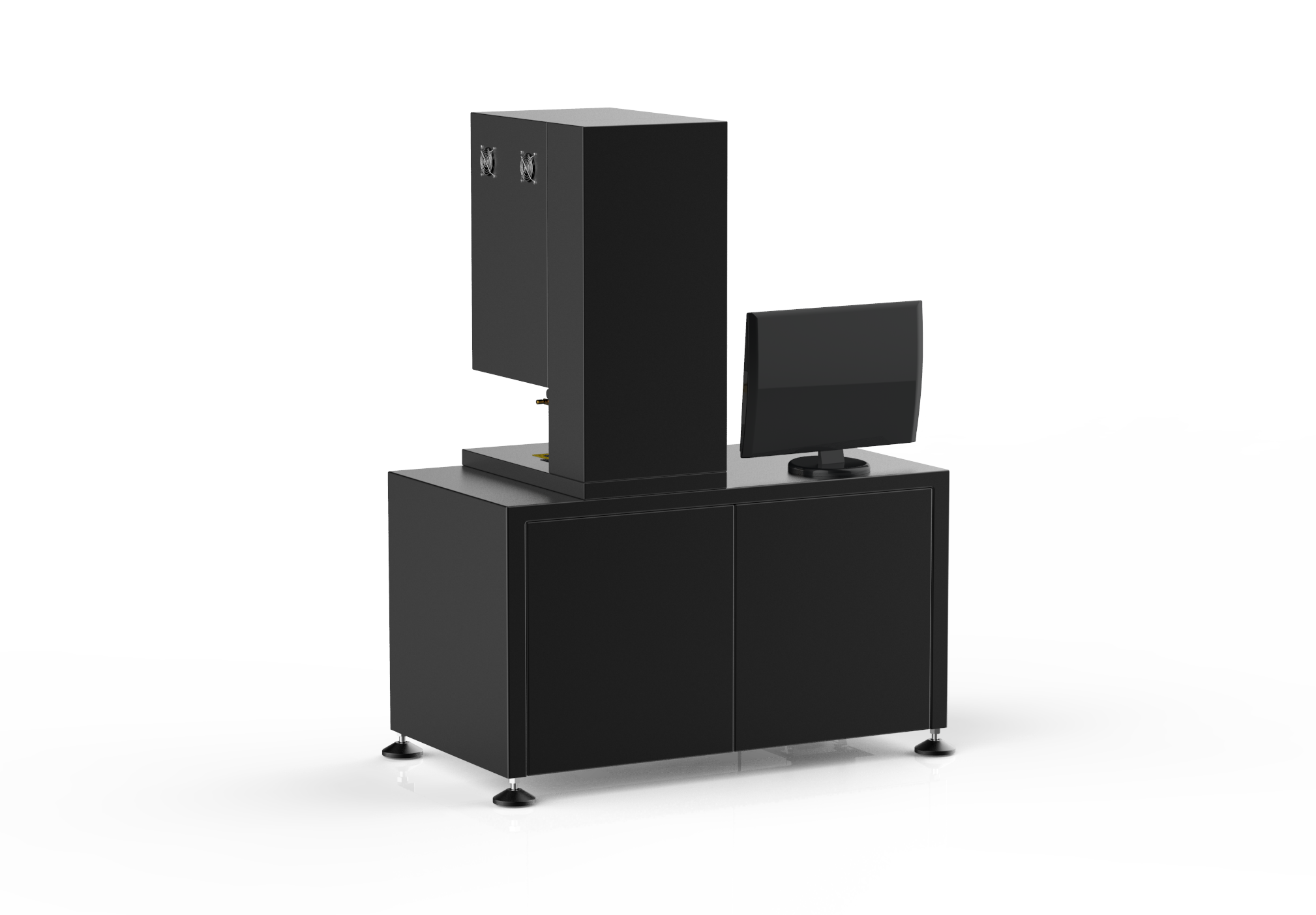

XJCM-11

XJCM-11半自动太阳电池测试仪采用独特的下打光模式,利用氙灯模拟太阳光进行测试. 此款设备可兼容测试多主栅线电池片.设备不均匀度、光谱匹配度、光强稳定度三大核心性能指标均高于国际标准2倍(IEC 60904-9 2007 ).光谱范围从400-1100nm拓展至300-1200nm,更宽光谱的能量输出,真实反映了组件紫外、红外波段的响应能力.实现高效晶硅电池的全光谱测试,测试准确性大幅提高。测试脉冲宽度由10ms拓展至150ms,可解决大电容效应带来的测试偏差,可准确测试普通晶硅、PERC、N型、HIT、GIGS等技术电池片

测试对象:适用于普通太阳晶硅组件、高效组件电性能参数的测试和结果记录。


主要技术参数


型号 XJCM-11 (A+A+A+)
最大可测面积 160X160mm
灯管寿命 60,000 flashes
幅照度范围 700-1200W/㎡
光谱匹配 0.875-1. 125
幅照度不稳定性 ≤0.5%
幅照度不均匀性 ≤1%
光谱范围 300-1200nm
测量范围 电压 1v/10v/50v/100v 电流 0.25A/1A/2.5A/10A
恒光时间 10-150ms
测试间隔 3~10s
打光模式 上打光
供电要求 AC 200-240V,10A,50/60Hz
气源要求 600Kpa 100L/min
电压量程(V) 0-1V
电流量程 (A) 0-0.25/1/5/12.5A/20A
外形尺寸(长x宽x高) 1,220mm×660mm×1,600mm
设备重量 240Kg
